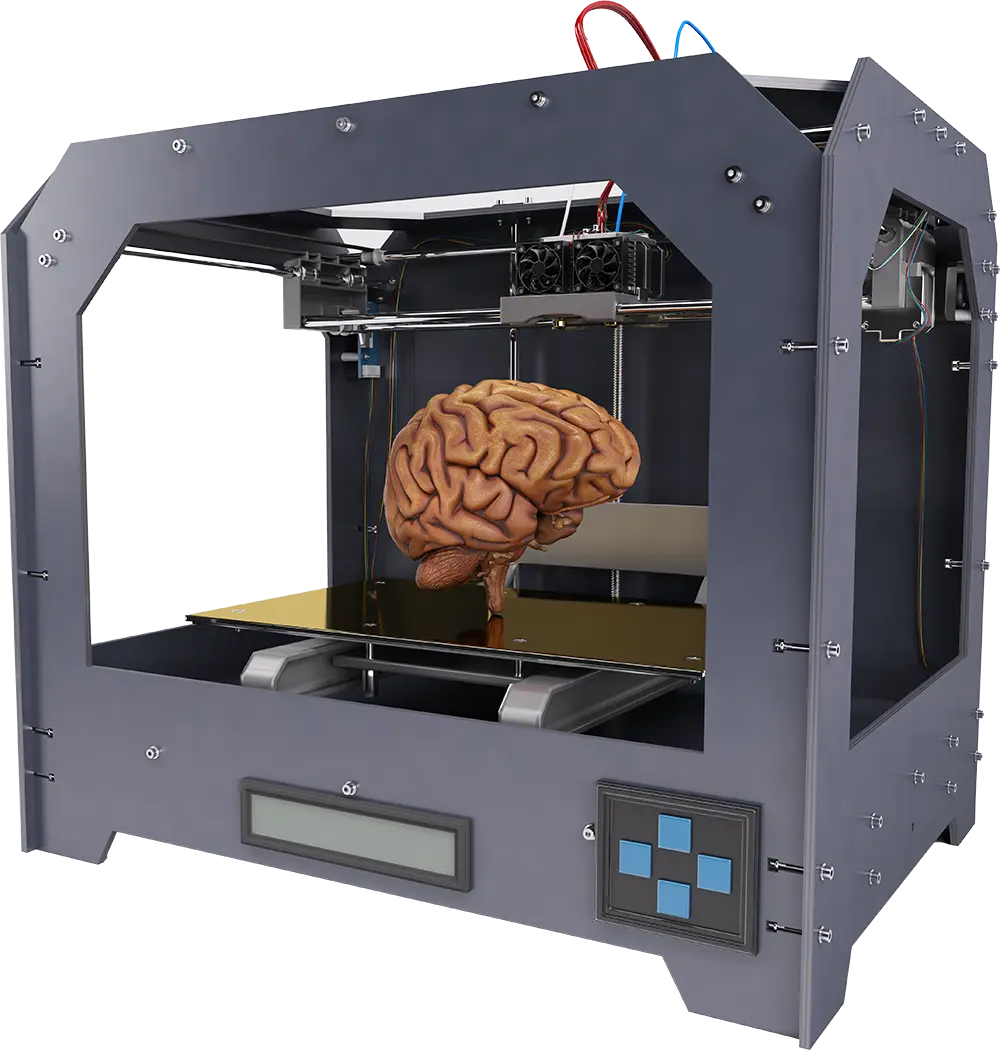

Druk 3D prototypów – szybkie prototypowanie
Wykonujemy prototypy funkcjonalne, wizualne i przedprodukcyjne od jednej sztuki. Dobieramy technologię, materiał, tolerancje i wykończenie, a po testach możemy przygotować drugą iterację oraz krótką serię.
Najpierw ustalamy, co prototyp ma sprawdzić
Inaczej projektuje się model do prezentacji, inaczej element do testów montażowych, a jeszcze inaczej wersję przedprodukcyjną. Dobór technologii i materiału zaczynamy od funkcji prototypu.
Prototyp funkcjonalny
Do testowania spasowania, ruchu, ergonomii, montażu i zachowania elementu w rzeczywistym użyciu. Najczęściej realizowany w FDM z materiałów technicznych.
- Obudowy, uchwyty i części mechaniczne.
- Testy montażowe i sprawdzenie kolizji.
- Ocena ergonomii oraz dostępu serwisowego.
Prototyp wizualny
Do prezentacji formy, detali, proporcji i powierzchni. SLA/MSLA pozwala uzyskać gładkość oraz ostre krawędzie przy małych i średnich elementach.
- Modele pokazowe i prezentacyjne.
- Weryfikacja stylistyki produktu.
- Szlifowanie, malowanie i lakierowanie.
Prototyp przedprodukcyjny
Ostatnia wersja przed krótką serią lub wdrożeniem. Sprawdzamy konstrukcję, tolerancje krytyczne, sposób montażu i możliwości dalszej produkcji.
- Wersja po korektach konstrukcyjnych.
- Kontrola wymiarowa i raport zdjęciowy.
- Przejście do serii po akceptacji.
Możesz zamówić pojedynczy prototyp.
Zależnie od technologii i zakresu.
Po potwierdzeniu dostępności.
Test, korekta i ponowna weryfikacja.
Kwota netto, wycena indywidualna.
FDM do funkcji, SLA/MSLA do detalu i powierzchni
Nie narzucamy technologii przed analizą modelu. W wielu projektach pierwsza iteracja może powstać ekonomicznie w FDM, a model pokazowy lub drobny detal w SLA/MSLA.
Prototypy użytkowe i większe elementy
Technologia odpowiednia dla obudów, uchwytów, przyrządów, części montażowych i elementów wymagających wytrzymałości lub większego gabarytu.
- Materiały: PLA, PET-G, ABS/ASA, TPU, PA/nylon i kompozyty.
- Warstwa zwykle 0,10–0,30 mm.
- Możliwość insertowania gwintów, klejenia i montażu.
Detale, gładka powierzchnia i małe geometrie
Technologia wybierana, gdy liczą się ostre krawędzie, czytelne detale, niewielkie elementy i powierzchnia przygotowana do prezentacji lub dalszego wykończenia.
- Żywice ABS-like, tough, elastyczne, transparentne i specjalistyczne.
- Warstwa zwykle 0,025–0,05 mm.
- Szlifowanie, malowanie, lakier matowy lub połysk.
Od pliku lub pomysłu do zweryfikowanego prototypu
Możesz przesłać gotowy model albo zlecić projektowanie CAD. Ocenimy geometrię, zaproponujemy technologię i wskażemy, co warto sprawdzić w pierwszej iteracji.
Cel prototypu
Ustalamy, czy najważniejsze są funkcja, wygląd, spasowanie, ergonomia, tolerancje czy przygotowanie do serii.
Analiza modelu
Sprawdzamy plik, ścianki, otwory, łączenia, orientację, ryzyko odkształceń oraz potrzebę podpór i podziału elementu.
Wycena i technologia
Dobieramy FDM albo SLA/MSLA, materiał, wykończenie i termin. Otrzymujesz indywidualną kalkulację.
Druk i kontrola
Wykonujemy prototyp, obróbkę, pomiary oraz dokumentację ustaloną w zamówieniu.
Korekta lub seria
Po testach wprowadzamy uzgodnione zmiany i wykonujemy drugą iterację albo krótką serię.
Testuj, poprawiaj i zatwierdzaj przed produkcją
Największą wartością prototypowania nie jest sam wydruk, lecz możliwość wykrycia problemów przed wykonaniem serii, oprzyrządowania albo zamówieniem droższej technologii produkcyjnej.
Pierwszy prototyp testowy
Sprawdzamy gabaryty, spasowanie, ergonomię, dostęp do elementów montażowych i podstawowe założenia konstrukcyjne.
- Ocena geometrii i montażu.
- Pomiary punktów krytycznych.
- Lista obserwacji do korekty.
Zmiany uzgadniamy na podstawie wyników pierwszej wersji.
Wersja poprawiona lub przedprodukcyjna
Wprowadzamy uzgodnione korekty, drukujemy kolejną wersję i ponownie weryfikujemy kluczowe parametry.
- Sprawdzenie wprowadzonych zmian.
- Przygotowanie do prezentacji lub serii.
- Możliwość wykonania dokumentacji końcowej.
Pomiar, dokumentacja i weryfikacja elementu
W zależności od projektu wykonujemy pomiary wymiarów krytycznych, dokumentację zdjęciową oraz opis wyników kontroli. Zakres sprawdzenia ustalamy przed produkcją.
Ważne: wartość 0,01 mm opisuje rozdzielczość pomiaru, a nie gwarantowaną tolerancję całego wydruku. Tolerancje produkcyjne zależą od technologii, materiału, geometrii i gabarytu, dlatego są potwierdzane indywidualnie.
Prototyp może być gotowy do testu lub prezentacji
Łączenie elementów
Klejenie, montaż wieloelementowy, osadzanie podzespołów i sprawdzenie podstawowego spasowania.
Inserty i elementy złączne
Insertowanie gwintów, przygotowanie otworów i montaż elementów mechanicznych.
Szlifowanie i lakierowanie
Obróbka powierzchni, podkład, malowanie oraz lakier matowy lub połysk.
Raport i zdjęcia kontroli
Dokumentacja zdjęciowa, wyniki uzgodnionych pomiarów i opis wykonanej wersji prototypu.
Prototypowanie dla produktu, przemysłu i rozwoju konstrukcji
Druk 3D prototypów pozwala szybko przejść od koncepcji do fizycznego elementu, bez kosztu formy i długiego przygotowania produkcji.
Uchwyty, osłony i elementy montażowe
Testy konstrukcji, dostępności, prowadzenia przewodów, mocowań i integracji z istniejącym urządzeniem.
Obudowy i panele prototypowe
Sprawdzenie rozmieszczenia złączy, podzespołów, wentylacji, zatrzasków i możliwości montażu.
Elementy testowe i części pomocnicze
Modele do sprawdzenia kształtu, mocowania, ergonomii oraz dopasowania w ograniczonej przestrzeni.
Walidacja pomysłu produktu
Fizyczna wersja koncepcji do testów, prezentacji inwestorskiej, konsultacji i rozwoju następnej iteracji.
Przyrządy, jigi i sprawdziany
Prototypy narzędzi pomocniczych, pozycjonerów, uchwytów i rozwiązań usprawniających montaż.
Forma, ergonomia i prezentacja
Ocena proporcji, chwytu, wyglądu, mechaniki i sposobu korzystania z projektowanego produktu.
Wycena indywidualna na podstawie pliku i celu testu
Nie rozliczamy prototypów według jednej stawki za gram lub godzinę pracy drukarki. Koszt zależy od technologii, materiału, gabarytu, czasu druku, liczby sztuk, wykończenia, kontroli i ewentualnego projektowania CAD.
Po akceptacji prototypu możemy przygotować kalkulację krótkiej serii. Przy powtarzalnych elementach uwzględniamy optymalizację procesu i rabaty ilościowe.
Druk 3D na zamówienie
FDM i SLA/MSLA dla pojedynczych części oraz serii.
Cennik druku 3D
Minimalne wartości, terminy i sposób wyceny wydruków.
Projektowanie CAD
Model od szkicu, zdjęć, wymiarów lub istniejącej części.
Druk 3D z żywicy
SLA/MSLA dla gładkich i szczegółowych modeli.
Prześlij model, szkic lub opis testu
Opisz zastosowanie, liczbę sztuk, wymiary krytyczne i oczekiwany termin. Jeżeli nie masz pliku, zaznacz potrzebę projektowania CAD.
Najczęstsze pytania o prototypy 3D
Minimalna wartość zamówienia wynosi 150 zł netto. Cena zależy od technologii, materiału, gabarytu, czasu druku, liczby sztuk, wykończenia, kontroli i ewentualnego modelowania CAD.
Standardowo od 2 do 5 dni roboczych. Realizacja ekspresowa w 1–2 dni jest możliwa po sprawdzeniu modelu i potwierdzeniu dostępności produkcyjnej.
Tak. Prototypy realizujemy od jednej sztuki. Po zatwierdzeniu projektu możemy wykonać również krótką serię.
Tak. Typowy proces może obejmować dwie iteracje: pierwszą wersję do testów oraz drugą po wprowadzeniu uzgodnionych zmian konstrukcyjnych.
FDM najczęściej wybieramy do większych i funkcjonalnych części, obudów oraz uchwytów. SLA/MSLA sprawdza się przy małych detalach, gładkiej powierzchni i modelach prezentacyjnych. Technologię dobieramy po analizie pliku.
Nie jako ogólną tolerancję wydruku. 0,01 mm może być rozdzielczością użytego narzędzia pomiarowego. Realne tolerancje wykonania zależą od technologii, materiału, geometrii i wielkości modelu i są potwierdzane indywidualnie.
Tak. Oferujemy między innymi klejenie, montaż, insertowanie gwintów, szlifowanie, malowanie i lakierowanie. Zakres jest wyceniany indywidualnie.
Tak, jeżeli wymaga tego klient. NDA możemy uzgodnić przed przekazaniem poufnych plików i dokumentacji.
Prześlij model i opisz, co prototyp ma zweryfikować.
Dobierzemy technologię, materiał, zakres kontroli oraz termin. Jeżeli nie masz modelu, przygotujemy projekt CAD.
