Na produkcji nie wygrywa ten, kto ma „najładniejsze części”, tylko ten, kto ma proces, który działa powtarzalnie. I tu wchodzą jigi oraz przyrządy montażowe: elementy, które pozycjonują detal, trzymają go w stałym miejscu, prowadzą narzędzie, umożliwiają szybki montaż i ograniczają zależność od „wprawy operatora”. Wiele firm wciąż robi takie rzeczy doraźnie, „z tego co jest”, a potem płaci za to w jakości i czasie.
Druk 3d jigi i przyrządy pozwala zrobić oprzyrządowanie szybko, w kilku wersjach, dopasowane do konkretnego stanowiska – bez inwestowania w formy, bez tygodni oczekiwania i bez przestojów, gdy zmienia się produkt.
W tym artykule pokazuję, jakie jigi mają największy sens w B2B, jak je projektować pod trwałość i ergonomię oraz jak podejść do odbioru, żeby przyrząd faktycznie poprawiał proces, a nie dodawał komplikacji.
Spis treści
- Czym są jigi i przyrządy montażowe
- Najlepsze zastosowania na hali: co daje najszybszy zwrot
- Projektowanie jiga: baza, prowadzenia, punkty bazowe
- Trwałość: obciążenia, kierunek warstw i miejsca krytyczne
- Ergonomia i bezpieczeństwo: gdzie firmy najczęściej przegrywają
- Powtarzalność i kontrola jakości
- FAQ
- Następny krok

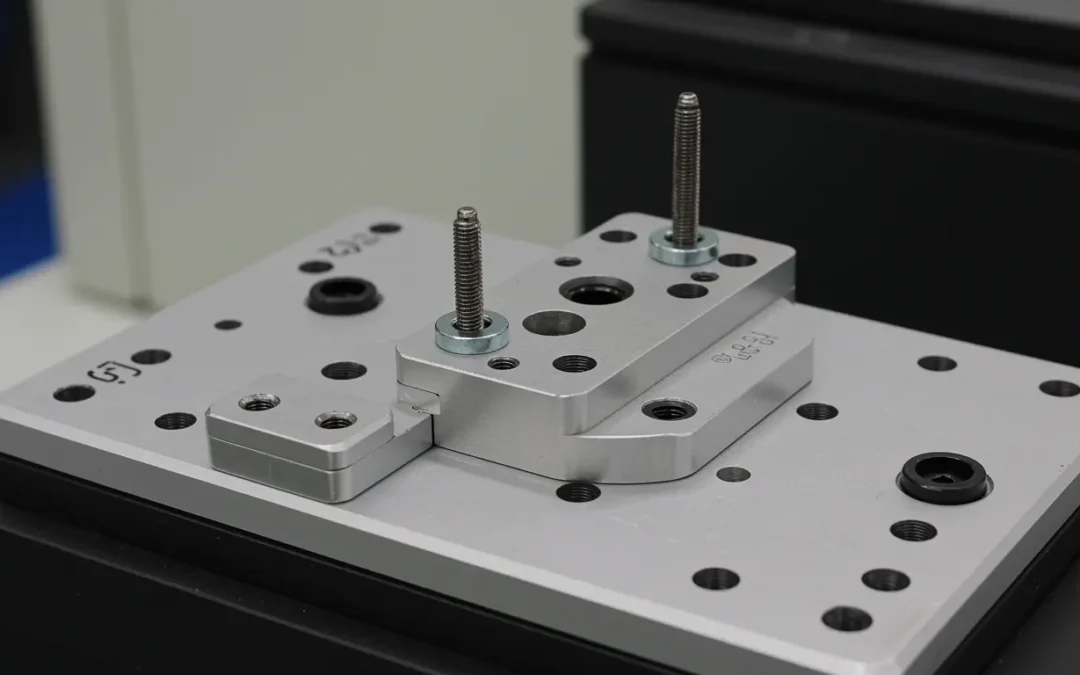

Czym są jigi i przyrządy montażowe
Jig (przyrząd) to element pomocniczy, który „wymusza” poprawny montaż: ustawia detal, ogranicza możliwość błędu, prowadzi narzędzie lub przyspiesza operację. W praktyce jig może być bardzo prosty (np. baza pozycjonująca) albo złożony (np. uchwyt z prowadnicą i blokadą). Najważniejsze jest to, że jig stabilizuje proces i zamienia umiejętność operatora w powtarzalną procedurę.
Jeżeli masz montaż, w którym „każdy robi trochę inaczej”, to przyrząd jest często najtańszą drogą do poprawy jakości bez inwestycji w dużą automatyzację.
Najlepsze zastosowania na hali: co daje najszybszy zwrot
Najbardziej opłacalne jigi to te, które skracają operację powtarzalną lub eliminują błąd, który generuje poprawki. W praktyce największy zwrot dają:
- pozycjonery detalu (żeby element zawsze trafiał w tę samą pozycję),
- przyrządy do wiercenia lub prowadzenia narzędzia,
- bazy montażowe pod klejenie lub skręcanie,
- uchwyty do testów i kontroli (np. szybka przymiarka, sprawdzian),
- adaptery do stanowisk i linii (np. dopasowania pod czujniki, kamery).
To naturalne uzupełnienie tematu elementów produkcyjnych. Jeśli chcesz mieć szeroki kontekst, ta strona spina temat:
Elementy produkcyjne z druku 3D – kiedy to się opłaca

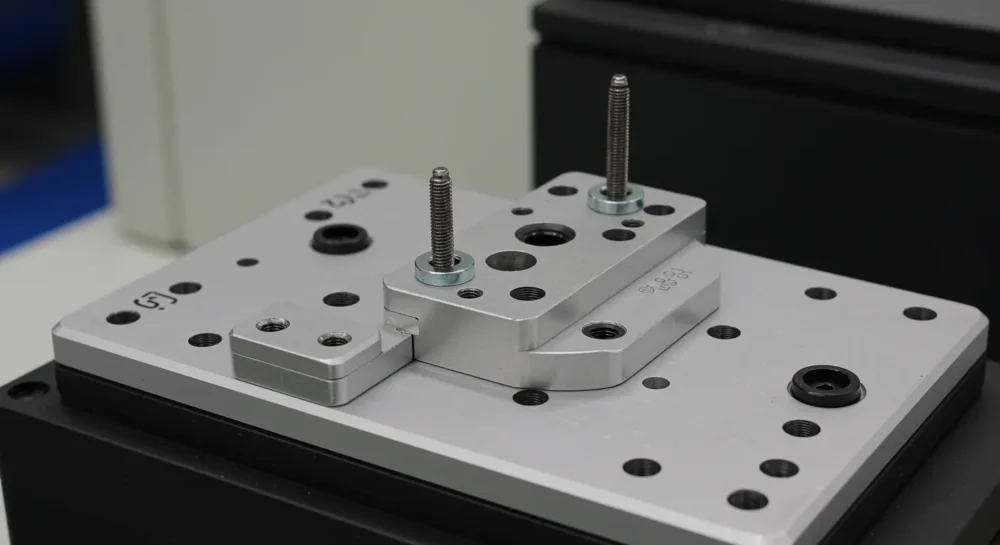

Projektowanie jiga: baza, prowadzenia, punkty bazowe
Dobry jig zaczyna się od bazy. Baza musi mieć stabilne oparcie i jednoznacznie definiować pozycję detalu. Jeśli detal „siada” w jig w wielu pozycjach, jig nie spełnia swojej roli. Dlatego kluczowe są punkty bazowe: miejsca, które determinują pozycję w osi X/Y/Z. W praktyce często wystarczają trzy punkty oparcia i dwie powierzchnie prowadzące, ale to zależy od geometrii elementu.
Drugi temat to prowadzenia i blokady. Jig, który trzyma detal, ale nie ma sensownej blokady, będzie wymagał „trzymania ręką” – a to obniża powtarzalność i ergonomię. Trzeci temat to miejsce na narzędzie: trzeba przewidzieć, skąd wchodzi wkrętarka, gdzie operator ma palce, czy jest miejsce na odciąg, czy nie ma kolizji.
Jeżeli projektujesz tego typu elementy, przydaje się fundament zasad projektowania pod druk:
Projektowanie pod druk 3D – 12 zasad, które oszczędzają poprawki
Trwałość: obciążenia, kierunek warstw i miejsca krytyczne
Jigi pękają najczęściej w strefach naprężeń: przy śrubach, przy cienkich „szyjkach” i w ostrych narożnikach. Druk 3D jest warstwowy, więc trwałość zależy również od orientacji. Jeśli warstwy są ułożone tak, że siła rozrywa je „w poprzek”, jig może pęknąć szybciej, niż się spodziewasz.
W praktyce trwałość buduje się:
- promieniami i zaokrągleniami (żeby rozłożyć naprężenia),
- żebrami (żeby zwiększyć sztywność bez masy),
- sensownym rozkładem śrub i punktów docisku,
- planowaniem pasowań i luzów tam, gdzie detal wchodzi i wychodzi.
Jeśli w jigach są elementy skręcane i przewidujesz serwis, często lepsze od gwintu w plastiku są wkładki gwintowane:
Wkładki gwintowane w druku 3D – inserty i montaż
Ergonomia i bezpieczeństwo: gdzie firmy najczęściej przegrywają
Największy błąd w jigach to projekt „tylko pod detal”, bez myślenia o człowieku. Jeśli operator ma nienaturalny chwyt, musi obracać detal w powietrzu, nie ma miejsca na palce albo przyrząd ma ostre krawędzie, jig będzie używany „na skróty” albo w ogóle zostanie odłożony na półkę.
W praktyce warto przewidzieć:
- uchwyty i miejsca chwytu,
- zaokrąglenia w miejscach dotyku,
- jednoznaczne „ułożenie” detalu (żeby nie dało się włożyć źle),
- elementy antypoślizgowe lub powierzchnie, które nie wymagają dużej siły docisku.
To są detale, które nie podnoszą mocno kosztu druku, a decydują o realnej adopcji przyrządu na hali.
Powtarzalność i kontrola jakości
Jig ma sens tylko wtedy, gdy jest powtarzalny i stabilny wymiarowo. Dlatego warto ustalić kryteria odbioru: które powierzchnie są krytyczne (np. baza pozycjonująca), jaki luz jest akceptowalny, jak wygląda test funkcjonalny. W praktyce najlepszy test to test stanowiskowy: czy detal siada zawsze tak samo, czy operacja jest szybsza i czy wynik jest powtarzalny.
Jeśli chcesz uporządkować sposób odbioru wydruków w firmie, ten wpis jest dobrym standardem:
Kontrola jakości druku 3D – odbiór prototypów i serii
FAQ
Czy jigi z druku 3D są wystarczająco trwałe na produkcję?
W wielu zastosowaniach tak, o ile są dobrze zaprojektowane pod obciążenia, orientację druku i warunki pracy. Jeśli jig przenosi duże siły, może wymagać wzmocnień lub innego materiału.
Co daje najszybszy zwrot z jiga?
Pozycjonowanie i ograniczanie błędów. Jeśli przyrząd eliminuje pomyłkę lub skraca powtarzalny krok, zwrot pojawia się często w pierwszych dniach.
Czy warto robić wersję testową przyrządu?
Tak. Najlepsze wdrożenia dzieją się w 2 etapach: szybki prototyp do testu na stanowisku, a potem wersja dopracowana pod ergonomię i trwałość.
Następny krok
Jeśli chcesz wdrożyć druk 3d jigi i przyrządy w firmie, najszybciej działa: krótki opis operacji, zdjęcia stanowiska, informacja o obciążeniach i liczbie cykli, oraz wskazanie miejsc krytycznych, które determinują pozycję detalu. Na tej podstawie można dobrać technologię, materiał i standard odbioru.
